Verimli devre koruma cihazları olarak TV tüpleri ve varistörler, dalgalanmaları emmek, geçici aşırı gerilimleri bastırmak ve sonraki devreleri hasardan korumak için çeşitli elektronik cihazlarda yaygın olarak kullanılır. TV tüplerinin ve varistörlerin temel parametrelerinden biri olarak sıkıştırma voltajı, koruyucu performanslarını doğrudan etkiler.
Kelepleme voltajının tanımı
Kelepleme voltajı, geçici koruma cihazlarının (TV diyotları ve varistörler gibi) aşırı gerilimle karşılaşırken devre voltajını güvenli bir aralıktaki sınırlandırdığı tepe voltaj değerini ifade eder. Örneğin, TV'ler çığ arızası mekanizması yoluyla hızlı voltaj sınırlaması elde ederken, varistörler enerjiyi emmek ve voltajı sınırlamak için doğrusal olmayan direnç özelliklerine güvenir
Kelepleme voltajı için test koşulları
Tipik TV tüplerinin ve varistörlerin veri kılavuzunda, sıkıştırma voltajı için test koşulları 8/20 μs veya 10/1000 μ s akım dalgalarıdır. Uygulama standartları açısından, 8/20 μS testi, iletişim ekipmanı ve tüketici elektronikleri için IEC 61000-4-5 'ın artış bağışıklık gereksinimlerini karşılamaktadır ve 10/1000 μS testi, güç portu koruma cihazları için UL 1449'un enerji emme standardını karşılar.
Mühendislik İlkeleri
1,8/20 μ S dalga formu testi:
Kısa süreli yüksek enerjili darbeleri (anahtar dalgalanmaları veya uyarılmış yıldırım grevleri gibi) simüle edin. Bu dalga formu altındaki TVS diyotunun tepki hızı nanosaniyelere ulaşabilir ve dinamik direnç, teorik olarak sıkıştırma voltajının stabilitesini koruyarak 1 ω'nın altındaki kadar düşüktür.
Dinamik direnç ne kadar düşük olursa, akımla yükselen kenetleme voltajının eğimi ve koruma etkisi o kadar kararlı olur; Varistörlerin pozitif ve negatif dalga formu sapmalarının enerji birikimi üzerindeki etkisine dikkat etmeleri gerekir.
2,10/1000 μ s dalga formu testi:
Uzun nabız enerji şoklarını (doğrudan yıldırım grevleri gibi) simüle edin. Varistörlerin enerji toleransı W =1 formülü kullanılarak hesaplanır. 4 × I × VC × T. TV'ler, pik güç ile sınırlıdır ve uzun süreli aşırı akımın neden olduğu aşırı ısınma arızasını önlemek için gereklidir.

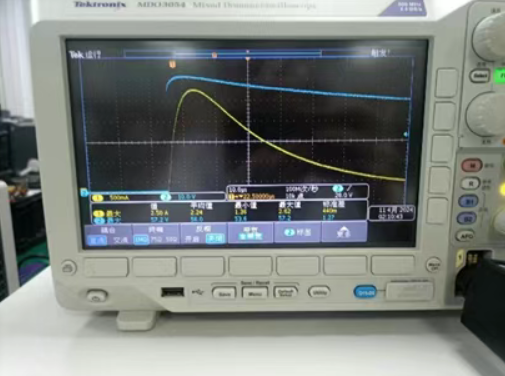

Grgtest'te kelepçe voltaj testinin kapasitesine giriş
Yayın ve GRGTEST'te kullanılan ekipmanın, farklı uygulama senaryolarının ihtiyaçlarını karşılayabilecek aşağıdaki avantajlara sahiptir:
1. Akım aralığı: 0. 5A ~ 350A, düşük güçlü sinyal hatlarından yüksek enerjili güç hatlarına kadar tam sahne testi için uygun.
2. Mevcut dalga formu: İki standart dalga formunu destekler: 8/20 μ s (yıldırım çarpmalarını simüle etmek) ve 10/1000 μ s (uzun dönem dalgalanmalarını simüle etmek)
3. Voltaj aralığı: 0 ~ 750V, tüketici elektroniği, endüstriyel ekipman ve yeni enerji alanlarının ihtiyaçlarını kapsar.
4. Yüksek hassasiyet ve tekrarlanabilirlik: Ekipman, sıkıştırma voltajı ölçüm hatasının ±%2'den az olmasını sağlamak için dijital kontrol ve gerçek zamanlı örnekleme teknolojisini benimser ve cihazın yorgunluk önleyici özelliklerini doğrulamak için çoklu darbe sürekli testi destekler.
GRGTEST Yarıiletken Test Hizmetlerinin Avantajları
● Entegre devreler ve sic teknolojisi alanındaki en kapsamlı ve tanınmış üçüncü taraf test kurumlarından biri
● GRGTEST, MCU, AI yongaları ve güvenlik yongaları dahil yüzlerce model için çip doğrulamasını tamamladı ve birden fazla yonga modelinin mühendisliğini ve seri üretimini destekliyor.
● GRGTEST, otomotiv düzenlemeleri alanında AEC-Q ve AQG324 için tam hizmet özelliklerine sahiptir ve yaklaşık 50 otomobil üreticisi tarafından tanınmıştır.
